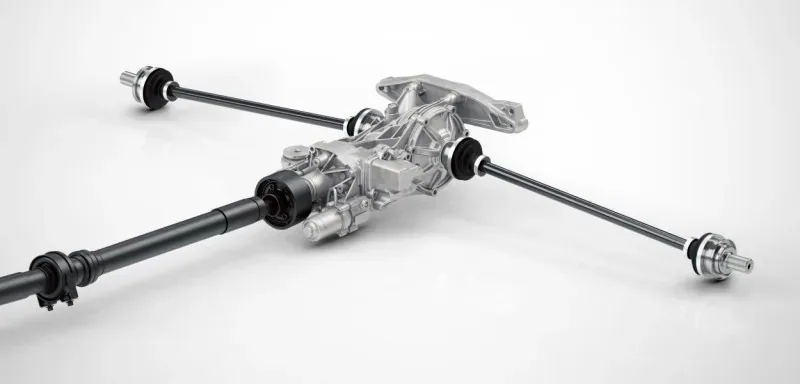

Napędy 4x4 - Haldex

W celu umożliwienia kontrolowania momentu zadziałania sprzęgła oraz polepszenia jego właściwości przenoszenia momentu szwedzka firma Haldex opracowała daleko idącą modyfikację sprzęgła wiskotycznego. Oprócz właściwości oleju silikonowego układ wykorzystuje bardzo rozbudowaną elektronikę do sterowania. Różnica w porównaniu do klasycznego sprzęgła wiskotycznego polega na tym, że płytki te nie łączą siebie, lecz dwa wałki przechodzące przez sprzęgło.

Cały mechanizm składa się z: tarczek wewnętrznych, tarczek zewnętrznych i dwóch płyt dociskowych. Płyty te są zintegrowane ze skrajnymi tarczkami wewnętrznymi i stanowią pompę osiowo-tłokową ściskającą wszystkie tarczki. Tylna tarcza jest ukształtowana jako płaska krzywka (tłok), która poprzez rozstawione co 120 stopni rolki napędza pompę oleju. Pompa zaczyna działać, gdy tarczki obracają się względem siebie – czyli w trakcie poślizgu. Powstałe wtedy ciśnienie dociska płyty dociskowe i wytwarza blokujące tarcie między tarczkami.

W celu usprawnienia pracy oprócz mechanizmu wielotarczowego i pompy tłoczkowej zabudowana jest dodatkowa specjalna elektryczna pompa wytwarzająca ciśnienie wstępne w układzie oraz trzy zawory: ciśnieniowy, ograniczenia ciśnienia i regulacyjny - sterowane elektronicznie. Wzrost ciśnienia, które poprzez zawory i tłoki robocze ściska pakiet płytek, powodując ich zazębienie. Im większe ciśnienie, tym więcej mocy zostaje przekazane na tylną oś.

W momencie ustąpienia różnicy prędkości płytki rozsuwają się i następuje rozłączenie się sprzęgła. System Haldex działa bardzo szybko a dzięki elektronicznemu sterowaniu system ten może współpracować z innymi systemami bezpieczeństwa czynnego, takimi jak: ABS, EDS, ASR, EBV czy ESP.
